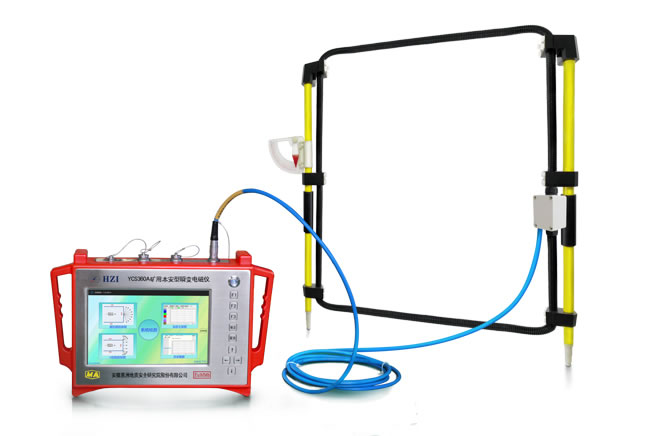

产品简介

       该产品基于“全程全空间瞬变电磁装置及测量方法”、“一次场干扰自消的低噪声瞬变电磁测量装置”、“瞬变电磁低互感可折叠式线圈”、“一种全程瞬变电磁同步测深装置”、“异常体方位识别的瞬变电磁测量装置及其识别方法”、“一种用于瞬变电磁勘探的线圈及其应用方法”、“一种基于矿井物联网技术的物探仪器远程控制系统及其控制方法”等7项发明专利研制而成，符合《矿井瞬变电磁超前勘探技术方法》行业标准，取得“安徽省新产品”称号,作为新一代智能物探装备，具备物联网接入及云计算功能，支持远程技术服务。

主要功能

1.煤矿巷道掘进超前探测。
2.回采工作面超前预测预报。
3.巷道顶底板及侧帮隐伏含导水构造探查。
4.回采工作面顶底板富水性评价。
5.煤矿采空区勘察。

主要特点

1.主控系统和测量控制系统硬件配置优于同类产品，有7项国家发明专利撑；
2.仪器轻便好用，操作软件基于Android平台，人机交互性更强；
3.采集软件提供“向导式”操作方式，及现场成图功能；
4.配套国家发明专利线圈，有利于早期信号的测量；
5.信号测量精度高：采用抗干扰前端调理电路、24位高速ADC、时域及相位叠加技术，支持多级程控增益，能够有效压制工频、低频及高频随机干扰，可分辨1μV以下的响应信号；
6.多通道全程测量：支持多通道采集，具备早、晚期信号全时域记录功能，支持多分量观测，以满足用户不同需求；
7.利用全程算法，将探测盲区从25~30m降至5~10m左右；
8.具备物联网接入及云计算功能，支持远程技术服务。

应用实例

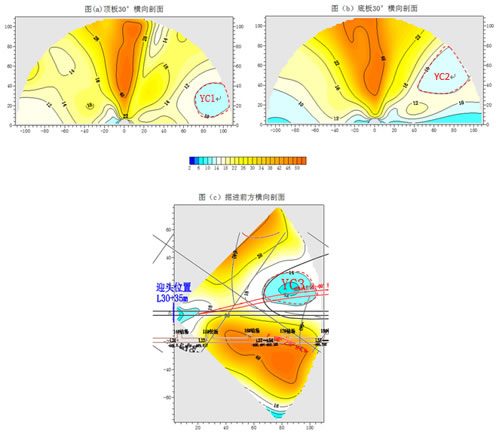

某集团某矿工作面迎头超前探测视电阻率拟断面图

       成果解释：顶板30°方向右侧存在一个相对低阻区YC1.分析为砂岩水影响所致；底板30°方向存在一个低阻异常区YC2，结合地质资料分析低阻区位于砂岩层位，该低阻区为砂岩水影响所致；YC3低阻区主要受NF114正断层影响，该区域裂隙发育导致砂岩水局部富集，从而形成相对低阻区域。

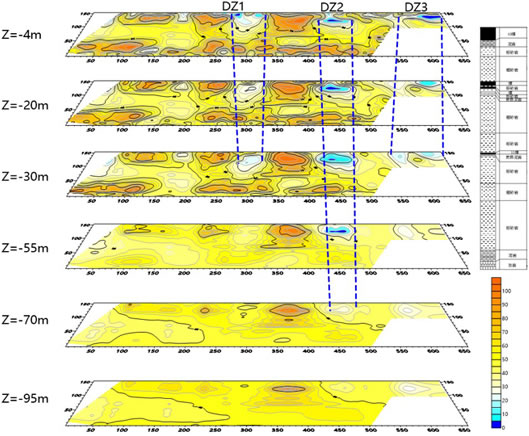

某集团某矿瞬变电磁探测三维成果显示图

        成果解释：本次为工作面底板富水性探测，工作面底板下55m为太原组灰岩层位；共有3个低阻异常区，其中DZ1和DZ3主要发育在砂岩层位；DZ2向下发育深度为70m，进入灰岩层位，分析该低阻区与灰岩水有一定的水力联系。
